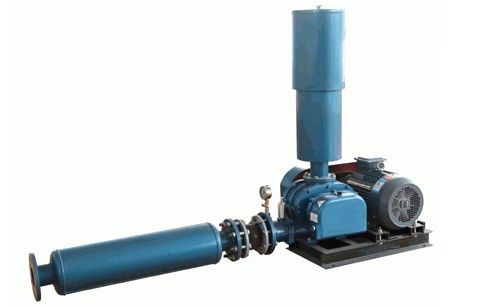

耐高溫羅茨風機安裝圖
耐高溫羅茨風機安裝
1、將組裝好的羅茨風機機頭安裝在底座的一側,使用螺栓進行緊固,將電機安裝在底座的另一側,安裝好后,對螺栓緊固,不宜立即緊固鎖死;
2、將風機機殼吊到組裝工作臺上,進行吹洗清潔,修毛刺;
3、將羅茨風機驅動端的墻板安裝在機殼上;
4、將風機轉子部從另外一端推入羅茨鼓風機機殼中;
5、組裝魯氏鼓風機設備齒輪端側墻板:確保羅茨風機軸向總間隙適宜,總間隙不夠時刻加裝一定的機殼密封墊;
6、組裝羅茨風機兩側軸承座、軸承,確保葉輪軸向分配間隙適宜;
7、組裝羅茨風機齒輪部分,安裝甩油盤,同時注意出廠標記校對。齒輪的錐面不應涂抹潤滑油,應清洗干凈;
8、組裝羅茨風機齒輪箱,至此,LGSR羅茨風機組裝完成。
