污水處理羅茨風機組成部件及工作原理
污水處理羅茨風機屬容積式風機,葉輪端面、風機前后端蓋。原理是利用兩個葉形轉子在氣缸內作相對運動來壓縮和輸送氣體的回轉壓縮機。這種鼓風機結構簡單,制造方便,廣泛應用于水產養殖增氧、污水處理曝氣、水泥輸送,更適用于低壓力場合的氣體輸送和加壓系統,也可用作真空泵等。

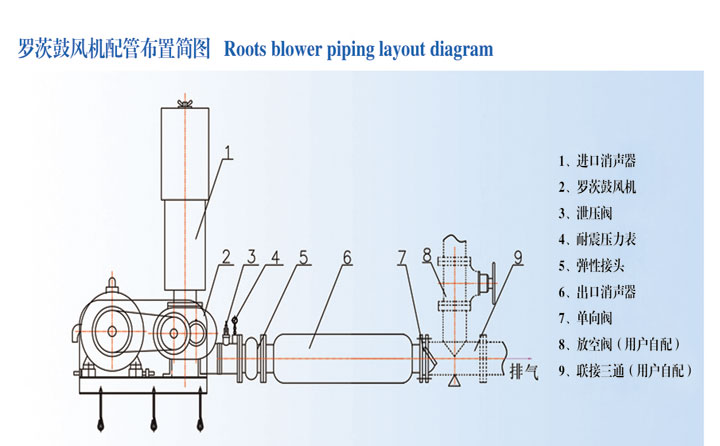

羅茨風機由機殼、墻板、葉輪、油箱、消聲器五大部分組成。
機殼:主要起到支撐(墻板、葉輪、消聲器)和固定的作用。
墻板:主要用來連接機殼與葉輪,并支撐葉輪的旋轉,以及起到端面密封的效果。
葉輪:是羅茨風機的旋轉部分,分兩葉和三葉,但由于三葉的比兩葉的出氣脈動更小、噪聲更小、運轉更平穩等很多優點,已逐漸代替兩葉羅茨風機。
油箱:主要用于存放用來潤滑齒輪及軸承的潤滑油。
消聲器:用來減小羅茨風機的進、出時由于氣流脈動產生的噪音。
工作原理:

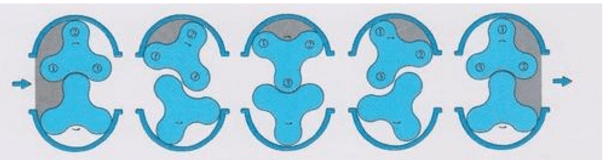

羅茨風機是容積式風機的一種,有兩個三葉葉輪在由機殼和墻板密封的空間中相對轉動,由于每個葉輪都是采用漸開線,或是外擺線的包絡線,每個葉輪的三個葉片是完全相同的,同時兩個葉輪也是完全相同的,這樣就大大降低了加工難度。葉輪在加工時采用數控設備,保證了兩個葉輪在中心距不變情況下,不管兩個葉輪旋轉到什么位置,都能保持一定的極小間隙,從而保證氣體的泄露在允許范圍內。
兩個葉輪相向轉動,由于葉輪與葉輪、葉輪與機殼、葉輪與墻板之間的間隙極小,從而使進氣口形成了真空狀態,空氣在大氣壓的作用下進入進氣腔,然后,每個葉輪的其中兩個葉片與墻板、機殼構成了一個密封腔,進氣腔的空氣在葉輪轉動的過程中,被兩個葉片所形成密封腔不斷地帶到排氣腔,又因為排氣腔內的葉輪是相互嚙合的,從而把兩個葉片之間的空氣擠壓出來,這樣連續不停的運轉,空氣就源源不斷地從進氣口輸送到出氣口,這就是羅茨風機的整個工作過程。
