真空羅茨風機型號參數表

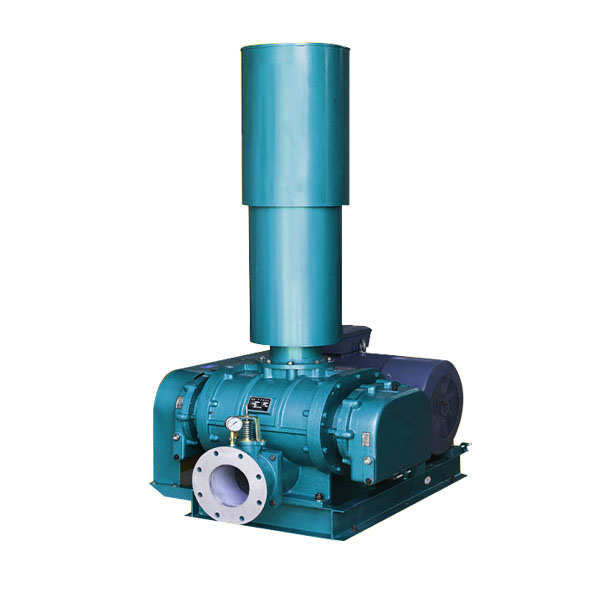

真空羅茨風機一般用于輸送干凈空氣。該機型還派生有多種密封結構型式,用以輸送各種不同的氣體介質,滿足不同種類的工業用途。該產品具有結構合理,0泄露、體積小、效率高、噪音低、運行平穩、使用壽命長、維修簡便等特點。三葉羅茨鼓風機可廣泛應用于石油、化工、冶金、電力、化肥、建材、礦石、港口、輕紡、食品、醫藥、環保、養殖及城市燃氣等行業。
流量0.2m3/min—346 m3/min,升壓9.8kpa—78.4kpa,功率0.7kw—160kw,口徑50mm—300mm,共7種機型,80多種規格。
真空型羅茨風機性能表說明:
真空型羅茨風機流量:性能表中流量Qs是指標準吸氣狀態(壓力101.325kPa、溫度20℃、相對濕度50%),介質為空氣時羅茨鼓風機的進口流量,對于非標準狀態下的流量段進行換算。
流量換算:當進氣流量用基準狀態(溫度0℃,壓力101.325kPa)下的流量Qn表示時,需先按下式換算成標準吸氣狀態下的流量Qs后,再查性能表(通常不考慮濕度)。
Qs=1.0733Qn
當進氣溫度ts與20℃相差較大,或者吸入氣體分子量M顯著地偏離空氣分子量29時,實際進氣流量Qs按下式計算:
Qb=(Qth-Qsa)×[(273+ts)/(273+20)×29/M]1/2
Qs=Qth-Qb
式中:Qb—吸入氣體溫度為ts℃,分子量為M時的內泄漏量m3/min;
Qth—理論流量m3/min;(根據要求升壓下的進口流量,按性能表初步選型后由性能表查得)。
Qsa—標準吸入狀態下的實際m3/min流量。(初步選型后性能表所示的流量)。
壓力單位換算:
9.8kPa=0.1kgf/cm2=1000mmH2O=73.5mmHg=98mbar=0.0967atm
表列性能參數以空氣為介質,如輸送其它介質或進氣狀態與標準進氣狀態不符時,流量需進行相應的換算。
