羅茨鼓風機結構及工作原理
今天與大家分享一下它的工作原理,本文從羅茨鼓風機的結構形式、工作原理、注意事項等方面,為大家詳細講解一下。
1、結構形式
一臺普通的三葉羅茨風機主要由兩部分組成:驅動器是風機的動力源,可以是電動機,也可以是柴油機,機頭是羅茨風機的主要工作部件。通過常規操作,可以達到輸氣的目的。
想要通過了解羅茨風機的工作基本原理,必須對羅茨風機的機頭進行結構有充分的了解,機頭的主要內容組成一個部分有:墻板、機殼、主動提高葉輪、從動葉輪、主動作為從動齒輪、主副油箱、軸承等,為了我們大家對羅茨風機的結構有清洗的認知,特意整理了自己一份系統結構圖供大家可以參考,如下結果所示:
2、工作原理

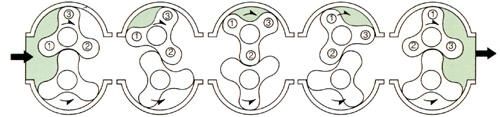

羅斯扇有兩個葉輪,在電機下方,兩個葉輪轉相反,當葉輪進風口后,兩個葉輪和壁板和外殼形成一個密封室,葉輪繼續轉動,腔內的空氣被壓入排氣,因此反復通過進排氣,外部空氣到達目的地。
葉輪與葉輪之間、葉輪與壁板之間、葉輪與殼體之間存在一定的間隙,間隙存在一定的標準和誤差。 當葉輪通過排氣口時,在管道前壓力的作用下,部分氣體會通過間隙泄漏到外部,這種泄漏稱為內部泄漏。

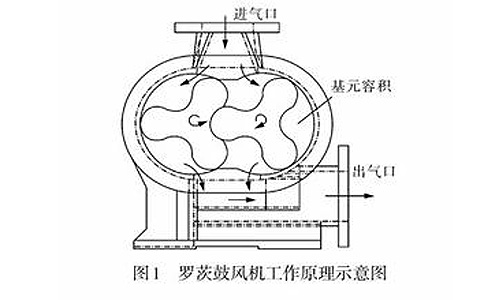

羅茨鼓風機工作原理示意圖:
3、注意事項
羅茨鼓風機是容積式鼓風機,所以投入運行后,風量基本不會發生變化,在前壓略有變化時仍能繼續輸送空氣。
在長期發展使用情況之后,羅茨風機的風量系統會發生變化,多為風量可以減小,引起的主要部分原因是:葉輪與葉輪進行間隙、葉輪與墻板間隙、葉輪與機殼間隙發生了巨大變化,造成內泄漏風險增大,進而產生影響羅茨風機的風量。
為了保證旋轉風扇的正常運行,風扇的其他部件也對軸承、齒輪等起著非常重要的作用,工作部件有異常故障,也會對風扇的運行有很大的影響。因此,在以后的使用和維護中,不僅要認真維護重要的部件,而且對其他匹配的部件也要定期進行維護!
羅茨鼓風機的工作原理非常簡單,借助一些圖片可以清楚地了解它的工作原理,在理解羅茨鼓風機的工作原理時,首先要掌握它的基本結構。 然后掌握其工作原理,以便更好地掌握羅茨鼓風機的工作原理。
